Case Ventil Multi Serisi Su Basınç Düşürücü, Tesisatın Güvencesi
Multi Serisi Su Basınç Düşürücüleri; Avrupa normlarına uygun çoklu bağlantı seçeneği ile öne çıkmaktadır. Yüksek basınçlı şebeke sularının basıncını düşürerek tesisatta ve tesisata bağlı cihazlarda oluşabilecek tahribatların önlenmesi için üretilmiştir.
Su Basınç Düşürücüleri;
- Koç darbesinin zararlarını önler.
- Basınçlı suyun yarattığı gürültüyü önler.
- Basıncı dengelediğinden su tasarrufu sağlar. Case Ventil laboratuvar testlerinde 7.8 barlık bir basıncın 3 bara düşürüldüğünde, toplam tüketimde %25 oranında su tasarrufu sağladığı görülmüştür.
- Bağlı olduğu cihazlarda yüksek basıncın neden olduğu kavitasyon riskini önler.
* Hava ve gaz için kullanılmaz, yalnız su için üretilmiştir.

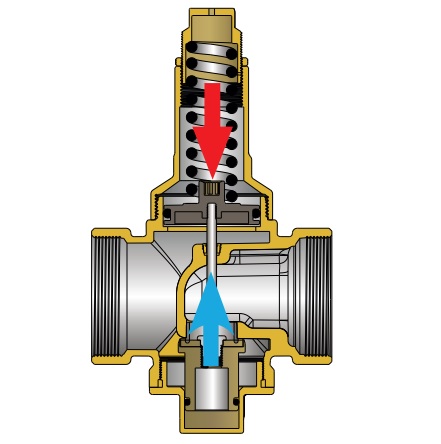

Su Basınç Düşürücü Nasıl Çalışır;
Su basınç düşürücülerinin çalışma sistemi iki karşıt kuvvetin dengesi esasına dayanır.
Bu kuvvetler :
1- Sıkıştırılmış yayın uyguladığı baskı kuvveti
2- Su basıncının piston üzerine uyguladığı kuvvet
Yayın baskı kuvveti pistona uygulanan kuvvetten büyük ise piston aşağıya doğru, küçük ise piston yukarıya doğru hareket eder ve çıkış basıncının kontrollü bir şekilde ayarlanmasını sağlar.
Basınç Düşürücü Boyutlandırması
Sıhhi tesisat sistemlerinde yanlış basınç düşürücü kullanımı yetersiz debiye, ya da aşırı boyutlandırmadan dolayı yüksek maliyetlere sebep olabilmektedir. Doğru basınç düşürücü seçimi yapabilmek için, ihtiyaç debisinin hesaplanması gerekmektedir.
Sıhhi tesisatta kullanılan en yaygın cihazların ortalama tüketim miktarları aşağıda verilmiştir.
Toplam debi, var olan cihazın türüne ve sayısına göre hesaplanır.
2 Duş : G= 2 x 12= 24 l/dk
3 Lavabo : G= 3 x 6 = 18 l/dk
2 Klozet : G= 2 x 6 = 12 l/dk
1 Çamaşır Makinesi : G= 6 l/dk
1 Mutfak Lavabosu : G= 12 l/dk
1 Bulaşık Makinesi : G= 12 l/dk
Toplam Debi (QTOP) = 84 l/dk
Cihaz Sayısı= 10
Kullanılan cihaz sayısına göre tabloya bakılarak eş zamanlı kullanım faktörü belirlenir.
10 cihaz için Kkf = 0,41
İhtiyaç Debisi Q = Qtop x Kkf
= 84 x 0,41
= 34,44 l/dk
İhtiyaç duyulan debi için tabloya göre 3/4” Su Basınç Düşürücü kullanılması uygundur.
Bu debiler 2 m/sn’lik bir hıza eşdeğer debilerdir.
Kaynak: www.caseventil.com
